1．用途与适用范围
BAK51□□系列防爆LED视孔灯（以下简称视孔灯）主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡC或ⅡB类T4组及以下场所，在交流50Hz、额定电压至220V的电路中，作为工作场所照明之用。
2．产品型号含义及基本参数
2.1产品型号含义
BAK51- LED □ □-□
                                                  WF1
安装方式：L：立式安装
G：落地安装
                                    功率3 W


LED光源

 隔爆视孔灯

注：A 、带开关
    B 、带延时【5min或10min】
    C 、不带

视孔灯的防爆标志为：ExdIICT4
视孔灯的防护等级为：IP65
3．视孔灯在下列条件下能够可靠工作
    a）安装地点的海拔不限制；
    b）周围环境温度为-20℃～+40℃，且24h内的平均值不超过35℃；
    c）安装地点的空气相对湿度在*高温度为+40℃时，不超过50%；在较低温度下允许有较高的相对湿度，*湿的月平均*低温度不超过+25℃，该月平均*大相对湿度不超过90%；
    d）在无剧烈振动、冲击及摇动的地方；
    e）在含有爆炸性气体环境场所；
    f）污染等级为3级。
4．主要结构

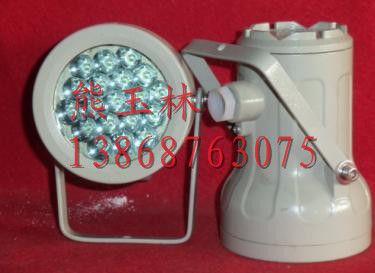

     视孔灯由铝合金外壳﹑玻璃罩和保护网等几部分组成。隔爆型结构。
视孔灯的外壳采用ZL102铸铝合金压铸制成，玻璃罩采用钢化玻璃制成。视孔灯设有内外接地螺钉和接线腔，适合电缆或钢管布线。防爆灯可有多种安装方式，采用快速拆装结构。
5．使用与维修
视孔灯在安装前，应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符，并检查元件是否损坏、各部位是否完好、正常。安装时先将进线电缆通过引入装置接到接线腔的接线端子上，并压紧密封圈，使电缆密封好，接好接地线，即可通电使用。
                        Ex  PICC
          上海市*
 BAK51-LED□□系列防爆视孔灯
使
用
说
明
书


中国石油天然气集团一级网络企业

中石化集团资源市场成员厂

ISO9001国际质量体系认证企业
上海柯铭防爆电器有限公司

BAK51-LED防爆视孔灯，BCD-LED防爆灯，LED防爆视孔灯说明书，LED防爆灯说明书
1．用途与适用范围
Bcd□□系列防爆LED灯（以下简称防爆灯）主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡC或ⅡB类T4组及以下场所，在交流50Hz、额定电压至220V的电路中，作为工作场所照明之用。
2．产品型号含义及基本参数
2.1产品型号含义
Bcd-LED   □ □-□ □
                                                 G:吊杆式;X:吸顶式;S:手提式;
                                    功率
                                    设计序号

                                    LED光源


                                      防爆灯

2.2基本参数(见表)
表

型号	额定工作电压V	功  率 W	功  率 W	进线电缆外径mm	光源种类
Bcd-□	220	20	30	10～15	LED
Bcd-□	220	40	50	10～15	LED
Bcd-□	220	60		10～15	LED

防爆灯的防爆标志为：ExdIIBT4，ExdIIBT6
防爆灯的防护等级为：IP54,IP65
3．防爆灯在下列条件下能够可靠工作
    a）安装地点的海拔不限制；
    b）周围环境温度为-20℃～+40℃，且24h内的平均值不超过35℃；
    c）安装地点的空气相对湿度在*高温度为+40℃时，不超过50%；在较低温度下允许有较高的相对湿度，*湿的月平均*低温度不超过+25℃，该月平均*大相对湿度不超过90%；
    d）在无剧烈振动、冲击及摇动的地方；
    e）在含有爆炸性气体环境场所；
    f）污染等级为3级。
4．主要结构
     防爆灯由铝合金外壳﹑玻璃罩和保护网等几部分组成。隔爆型结构。
防爆灯的外壳采用ZL102铸铝合金压铸制成，玻璃罩采用钢化玻璃制成。防爆灯设有内外接地螺钉和接线腔，适合电缆或钢管布线。防爆灯可有多种安装方式，也可手提照明，采用快速拆装结构
5．使用与维修
防爆灯在安装前，应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符，并检查元件是否损坏、各部位是否完好、正常。安装时先将进线电缆通过引入装置接到接线腔的接线端子上，并压紧密封圈，使电缆密封好，接好接地线，紧固好螺钉，上述各项检查无误后，即可通电使用
Ex  PICC

BCd□□系列LED防爆灯
使
用
说
明
书



ISO9001论证企业



上海柯铭防爆电器有限公司
